반도체현장 양성소 : P&ID, M&ID 뜻
목차
반도체현장은 지난번에 다뤘듯 굉장히 많은 공종이 함께 섞여서 공사를 진행하는 곳이다. 토목부터 시작해서 철골, 외장, 수장과 같은 건축, 배관이나 덕트와 같은 설비, 그리고 전기와 자동제어 등 무수히 많은 공종과 업체 그리고 정말 많은 사람들이 한곳에 어우러져 공사를 진행하게 된다. P&ID, M&ID에 대해 들어는 보았는가? 아무래도 필자가 설비쟁이라서 필자가 여러분께 조금 더 자세하고 조금 더 전문적으로 설명을 드리기 가장 좋은 공종이 설비인 듯 싶어, 오늘은(일하다가 화가 좀 많이 난 관계로) 설비쪽에 대해 조금 더 깊은 지식으로 함께 공부를 해보고자 한다. 위에서 언뜻 지나가듯 이야기했던 P&ID와 M&ID에 대해 조금 자세히 알아보고자 한다. 아마 관리자로 일을 하다보면 초반에는 검은것은 글씨고 흰것은 종이인 도면을 보게되고 그러다 보면 만나게 되는 P&ID와 M&ID에 대해 들어본 사람도 많고 필자보다도 더 많이 아는 사람도 있을 것이다. 그래도 본 블로그 포스팅은 대부분 초심자를 위한 부분(누가 요청했다고 절대 얘기 안함)이기에 다 아는 내용이면 살짝 패스하는 것도 좋겠다.

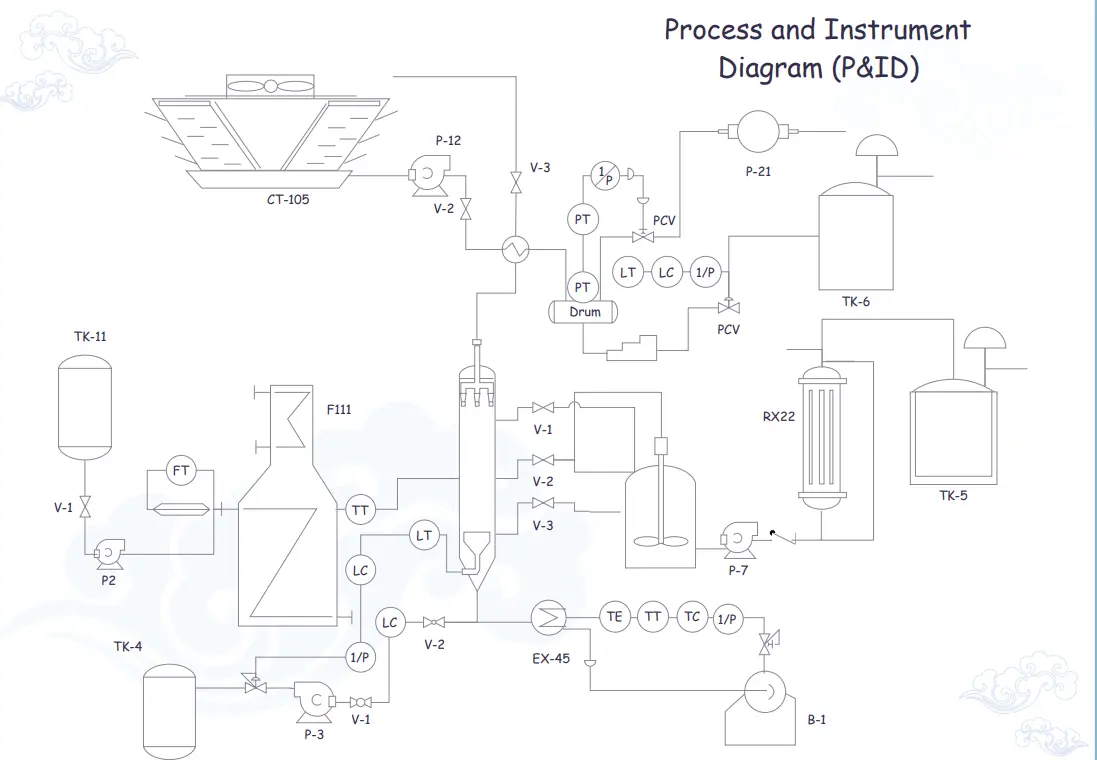

P&ID(Piping Instrumentation Diagram)
P&ID는 약어로 배관(Piping) 및 계측 도면 정도로 해석할 수 있다. 보통 현장에서는 계통도라고 불린다. 그 이유는 설비의 공정 흐름과 배관의 배치를 묘사하는 도면이기 때문이다. 공정을 제어하고 모니터링을 하는 계기 및 제어 시스템을 포함해서 표현하기 때문에 계통도라고 불리며 실제 역할도 설비의 계통을 확인하는데에 의의가 있다.
P&ID는 공정 및 화학공학, Oil Plant, 반도체현장등에 많이 사용되며 이런 산업시설의 설계부터 건설, 운영 및 유지보수에서 중요한 역할을 한다.
* Piping(배관)과 Pipe(관)의 차이를 알아두자.+덕트와 차이?
Piping과 Pipe는 관련있는 용어지만 약간의 다른 의미를 가진다. "배관"은 어떠한 프로세스(이걸 뭐라고 설명하지?)내에서 유체를 운반하는데 사용되는 배관이나 밸브, 피팅 등 구성요소의 전체 시스템을 의미한다. 그러나 Pipe는 유체를 어떤 특정 위치에서 또다른 특정한 위치로 운반하는데 사용되는 플라스틱이나 금속으로 만들어진 통로를 말한다. 그래서 Pipe와 Duct의 차이가 애매해지는 경향이 있지만, pipe는 대개 금속재료로 만든 원통형의 tube종류이다. 일반적으로 배관이나 공조(HVAC), 산업이나 상업용 용도로 사용된다. 금속, 플라스틱을 포함하여 다양한 재료로 만들어지고 그러한 재료를 기반으로 다양한 압력과 온도에 사용되어진다. 덕트의 경우 환기, 공조시스템에서 FA(Fresh Air), 연기, 기타 가스를 운반하는데사용되는 pipe에 비해 큰 직사각형 또는 둥근 통로이다. 덕트의 사전적 의미도 역시 어떠한 유체가 지나가는 통로를 말하는데 대부분은 공기 순환에 사용된다. 일반적으로 금속이나 플라스틱으로 만들어진다. 최근(이라고 하기엔 좀 오래되었지만) Coating Duct라고 하여 산배기나 산성의 액체를 운반하는 용도로 사용되는 덕트도 있다. 점점 pipe와 duct의 차이가 사라지는 듯한 느낌이 들곤 한다. 대구경 배관이나 원형 덕트나 별 차이 없이 느껴지는 것 처럼 말이다.
요약하자면 Piping은 유체를 운반하는데 사용되는 pipe와 밸브 및 피팅과 같은 기타 구성요소의 전체 시스템을 말하며, pipe는 그 중 pipe만을 의미한다.
M&ID(Mechanical and Instrumentation Diagram)
M&ID는 기계 및 공정 공학 분야에서 사용되는 도면의 한 유형이다. 해당 도면 안에는 배관, 용기, 펌프, 밸브 및 기타 장비를 포함하는 기계 및 계측 구성요소에 대한 정보를 상세하게 제공하는 도면이다. 유체와 가스의 흐름을 포함하고, 이런 구성 요소의 배열과 상호 연결을 나타낸다. 이 도면은 설계부터 건설, 운영 및 유지보수 목적으로 사용되며, 엔지니어와 기술자가 플랜트나 산업시설의 기능을 이해하고 잠재적인 문제를 식별하는데 도움을 준다.
일반적으로 화학, Oil Plant, Gas, 발전, 수처리(폐수, 용수 등), 제약공장, 반도체공장 등과 같은 곳에서 사용된다. 이 도면은 이런 산업시설의 전반적인 안전성, 효율성 및 신뢰성을 향상시키는데 도움을 준다.
오늘은 P&ID와 M&ID의 차이와 각각의 뜻을 살펴보았다. 다음엔 이 두가지 도면에 대해 어떻게 공부해야 반도체 현장에서 관리자로 성장하는데 도움이 될 것인지 알아보도록 하자.
