2장은 어쩌면 가장 쉬울 수도 있는 부분입니다. AWS D1.1을 배경으로 작성된 시방서를 토대로 공부하고, 합/불 여부를 판단하는 장 입니다. 모재를 어떻게 준비해야하고, 합격기준은 어떻게 잡아야 하는지가 나와 있습니다. 가장 편안하게 보실 수 있는 부분 입니다. 아래의 내용들은 2장에서 꼭 알고 있어야 하는 구문들입니다.

2.2.1.2 Weld edge prep surfaces for mechanized and automatic welding processes (except SAW) shall not be rougher than Sample 4 and shall have no gouges.

2.2.2 Arc Strikes. Base metal shall be free of arc strikes.

2.2.3 Cleaning of Completed Welds. Slag shall be removed from all completed welds. Spatter is acceptable unless NDT other than visual inspection is to be performed or otherwise specified.

2.2.4 Fillet Weld Terminations and Starts. Fillet welds shall not be terminated on corners of lap joints. Terminations and starts shall be as follows:

2.2.4.1 Statically Loaded Connections. Terminations and starts shall be made by either holding the weld back from the corner for a distance not less than the specified fillet weld size or by wrapping the weld around the corner not less than two times nor more than four times the specified fillet weld size.

2.2.4.2 Cyclically Loaded Connections. Terminations and starts shall be made by wrapping the weld around the corner for a distance not less than two times nor more than four times the specified fillet weld size.

2.3 Visual Inspection Acceptance Criteria. All welds shall be visually inspected and meet the acceptance criteria of Table 1.

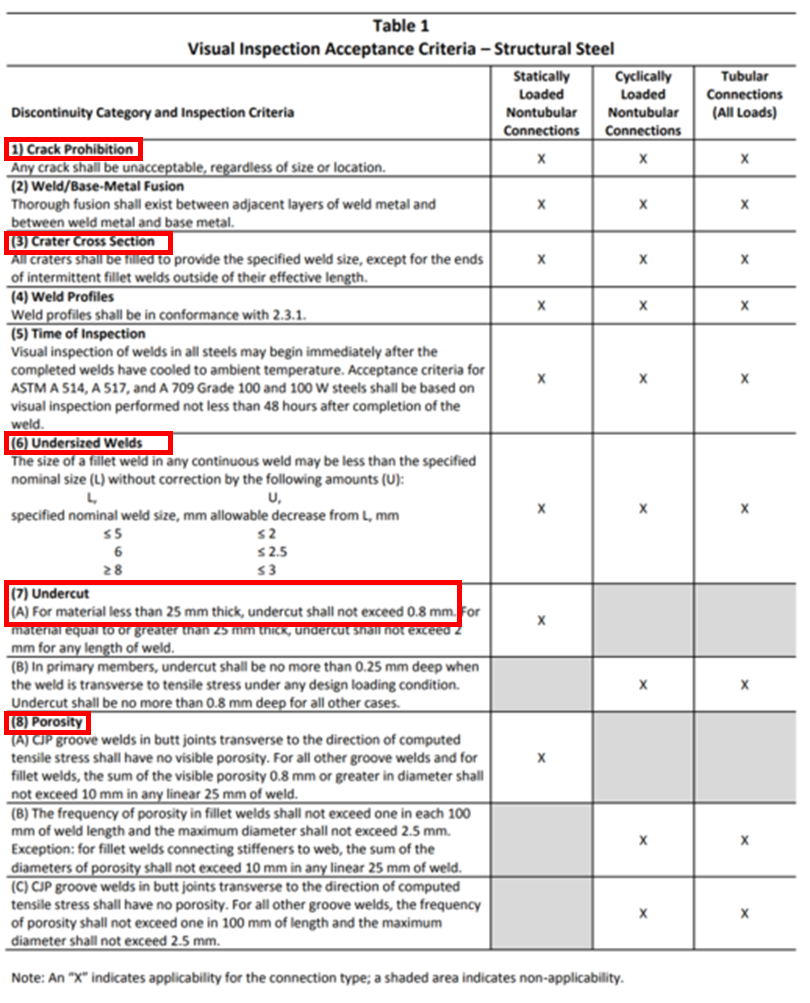

CWI PART B Table 1. 네모친 부분은 반드시 알고 가자

CWI PART B Table 3. 네모친 부분은 반드시 알고 가자

위 언급한 구문과 표에 있는 내용만 정확하게 안다면 2장에서 풀지 못할 문제는 없습니다. 단, 어떤 discontinuties를 발견하였는데, 그것이 어떤 내용의 discontinuties인지 아는것이 중요하겠죠. 이건 다음번에 별도로 작성해보도록 하겠습니다.
